Beispiel-Projekt für Add-In AR Charts+Diagrams
Dieses Beispiel für ein einfaches Blocklayout-Projekt zeigt Ihnen die grundlegenden Möglichkeiten des Excel Add-Ins AR Charts+Diagrams. Sie können sich die mit AR Charts+Diagrams entwickelten Layouts und Ergebnissen als Excel-Datei downloaden.
Das finden Sie in diesem Beispiel-Projekt

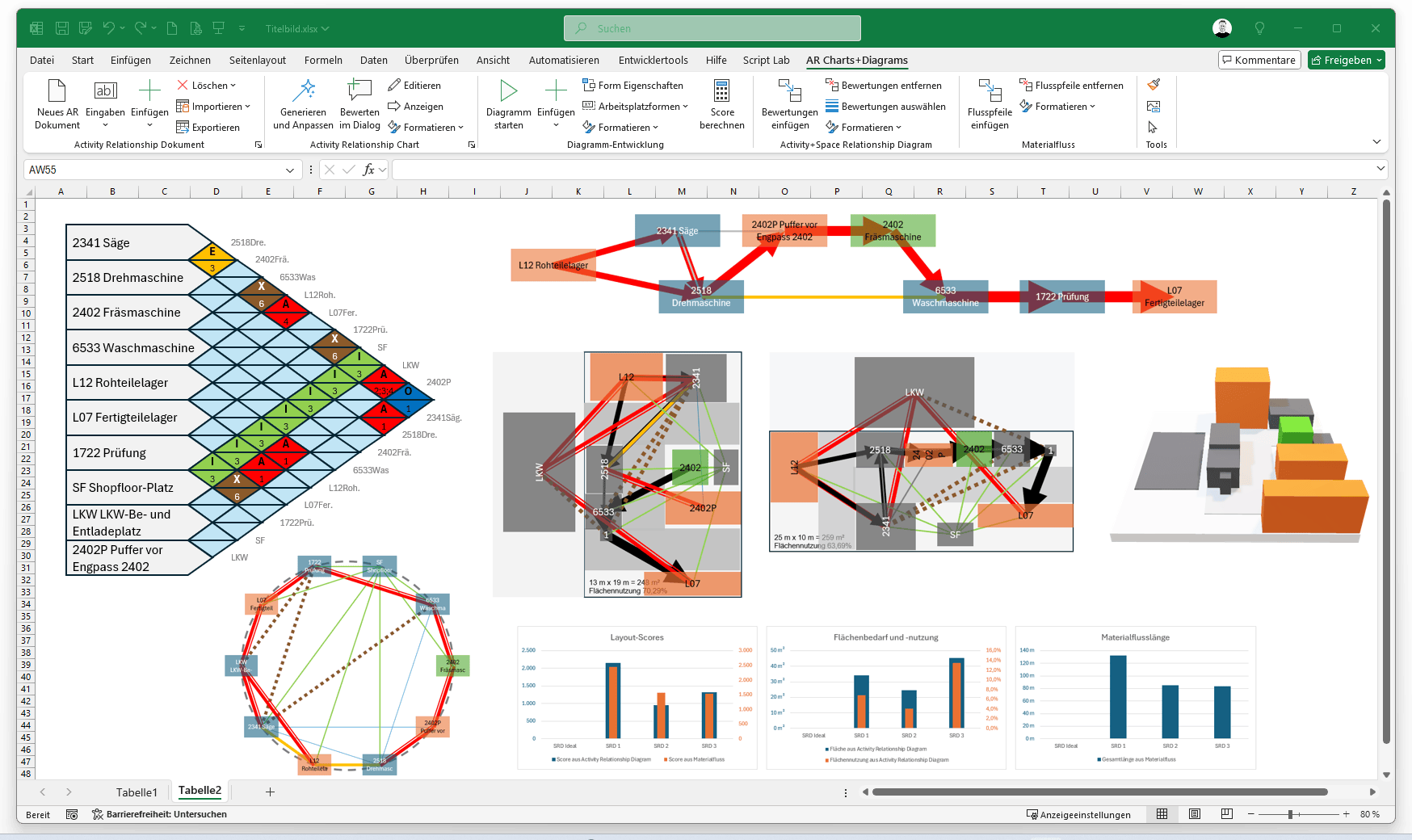

Die Excel Arbeitsmappe enthält die Ergebnisse einer Blocklayoutplanung mit AR Charts+Diagrams. Sie können sich die erzeugten Activity Relationship Charts, die Activity Relationship Diagrams und die daraus abgeleiteten Blocklayoutvarianten (Space Relationship Diagrams) detailliert ansehen. Alle Ansichten wurden mit AR Charts+Diagrams erzeugt.
Es handelt sich um eine normale Excel Arbeitsmappe, die Sie auch verändern können. Nach einer Installation lässt sich dann auch mit den Funktionen von AR Charts+Diagrams weiterbearbeiten.
Das Beispiel zeigt Ihnen auf den Tabellenblättern, diese einzelnen Schritte einer Blocklayoutplanung:

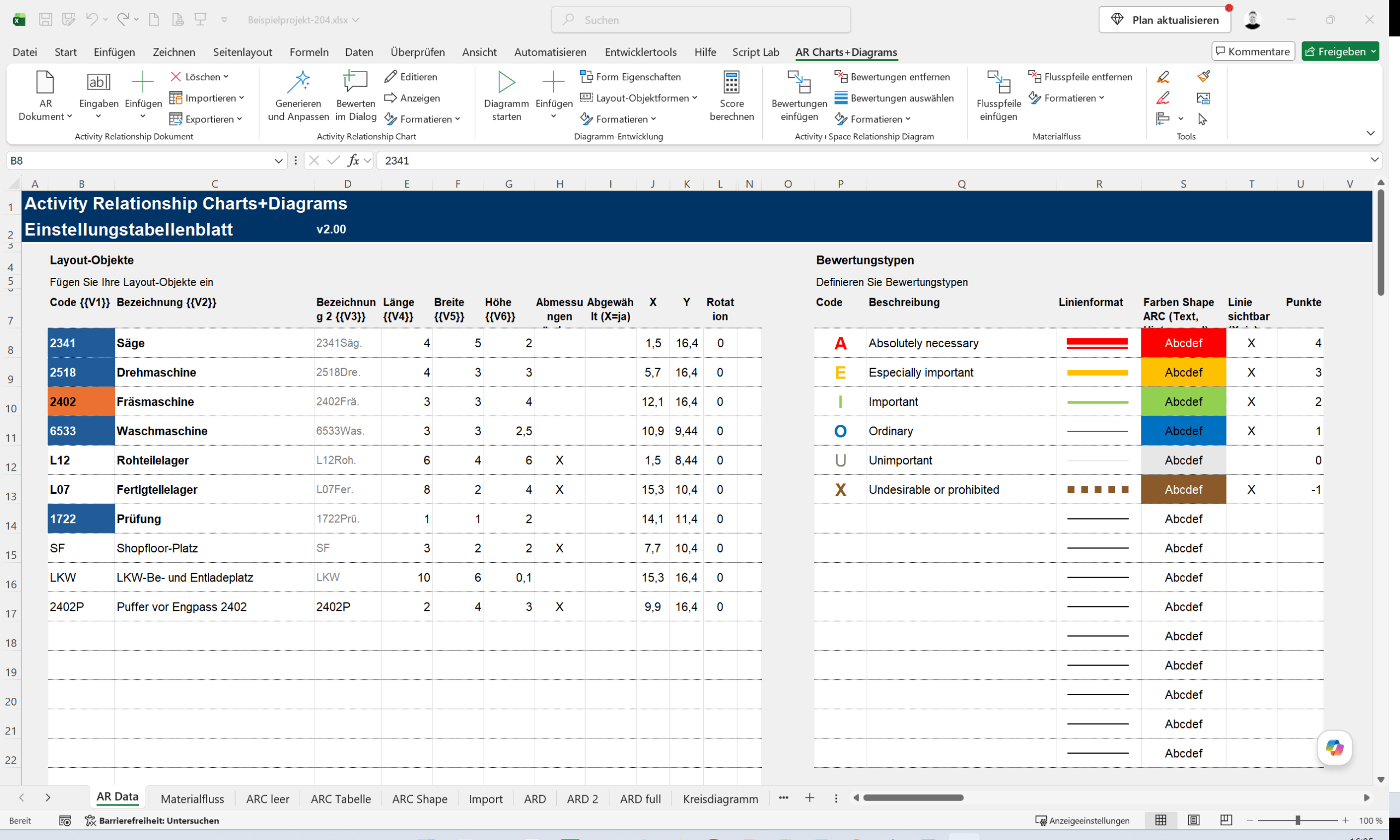

1Fabrik-Objekte, wie Arbeitsplätze, Maschinen, Bereiche oder Abteilungen in das Einstellungstabellenblatt eintragen.
Das sind alle Objekte, welche Sie im Layout anordnen wollen. Räumliche Abmessungen, Platzbedarf zu (Fabrik-)Objekten, Arbeitsplätzen, Maschinen usw. hinzufügen: Längen, Breiten und Höhen.
Aber auch Farbinformationen für leichteres Erkennen von Gemeinsamkeiten. Damit automatisch einfache Klötzchen 3D-Layouts erstellen und direkt in Workshops verwenden.

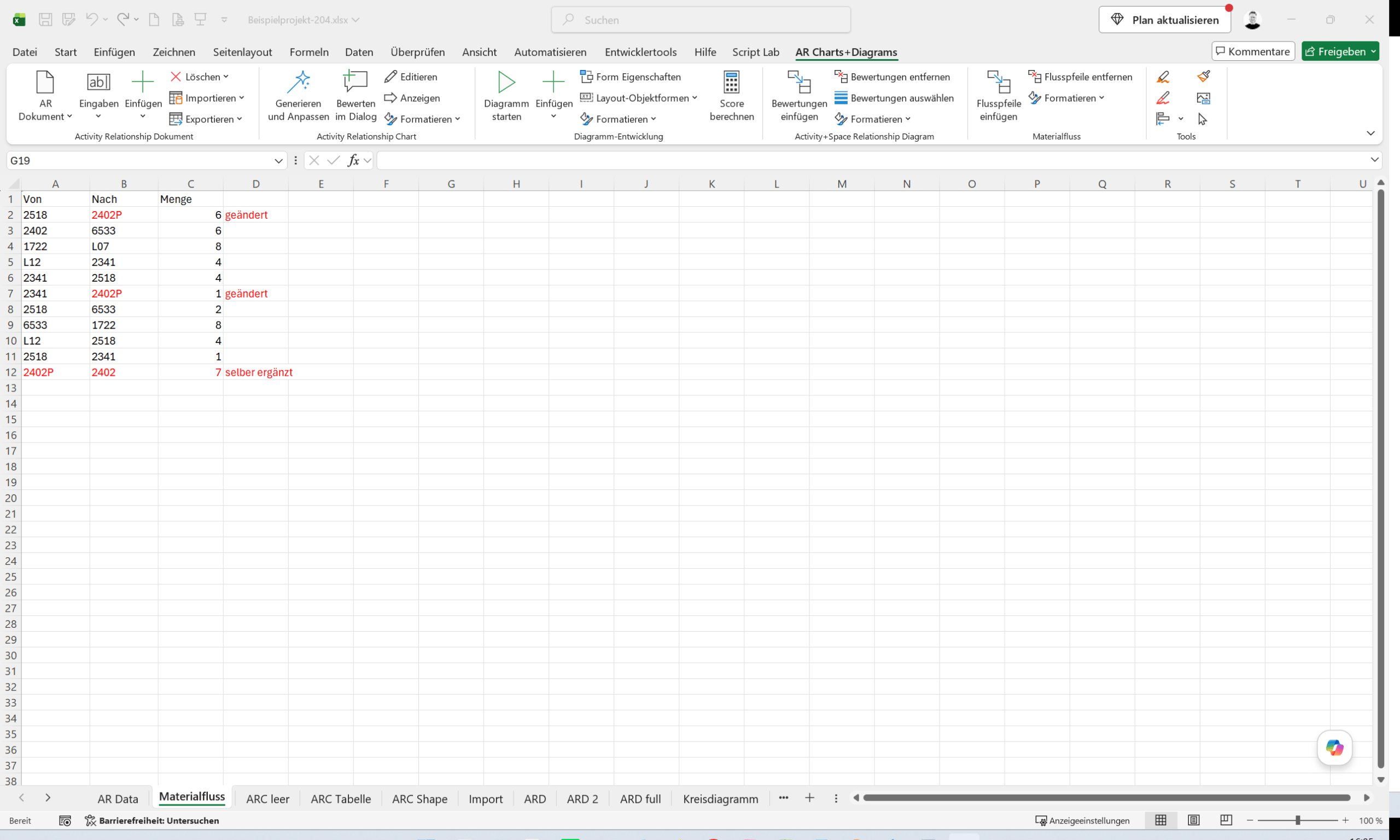

2Vorhandene Materialflussdaten aus Von-Nach-Tabellen einbinden oder selber eintragen, wenn diese nicht vorhanden sind oder. Arbeitsplätze aus einer Von-Nach Tabelle einer Materialflussanalyse direkt in den Fabrik-Objekte Bereich importieren.
Ergänzen mit eigenen Daten von Wertströmen für neue Produkte oder Prozesse, die in Ist-Daten noch nicht enthalten sein können, dadurch die Zukunft berücksichtigen.

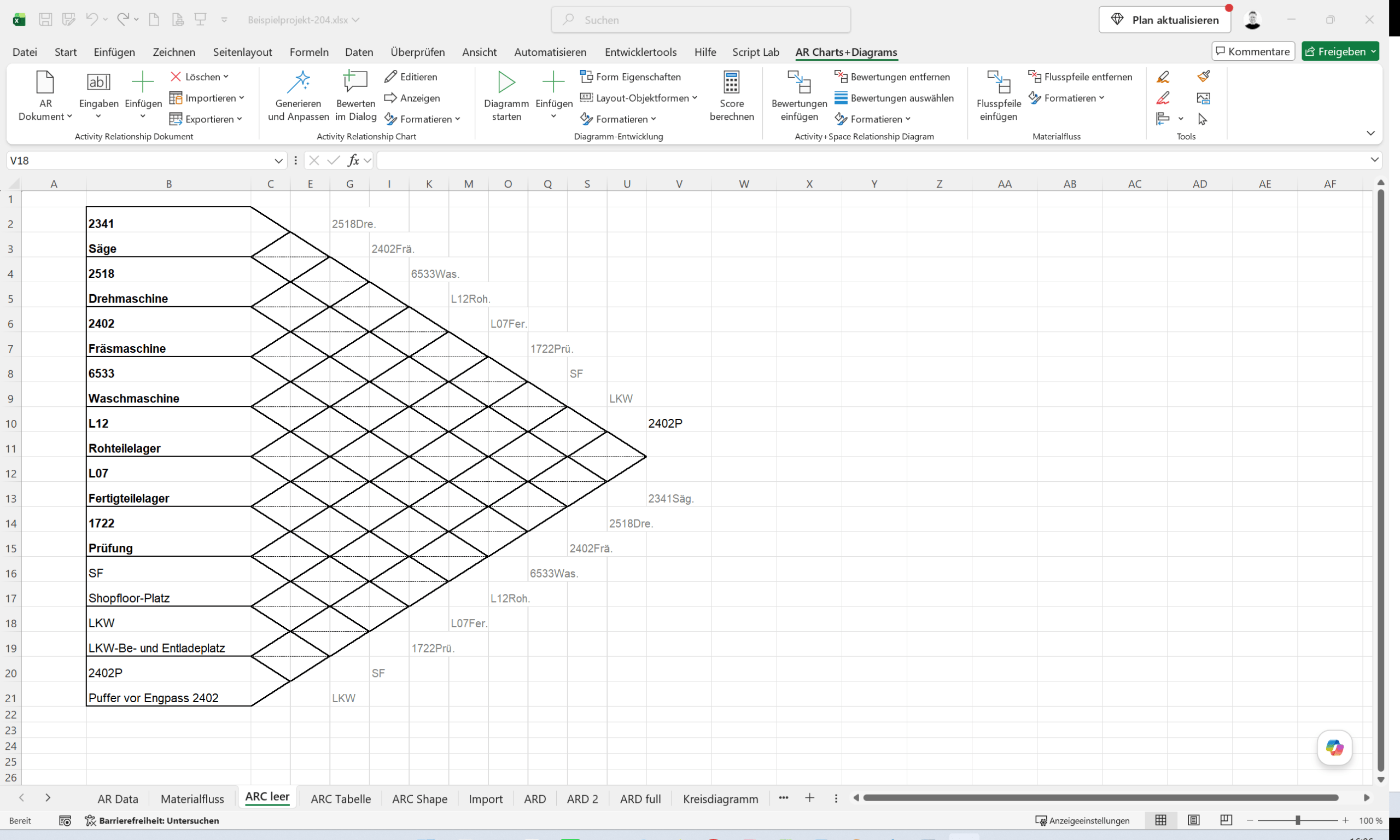

3Bewertungen zwischen den Objekten vornehmen. Leeres Activity Relationship Chart auf Knopfdruck erstellen, verteilen, drucken und manuell ausfüllen.

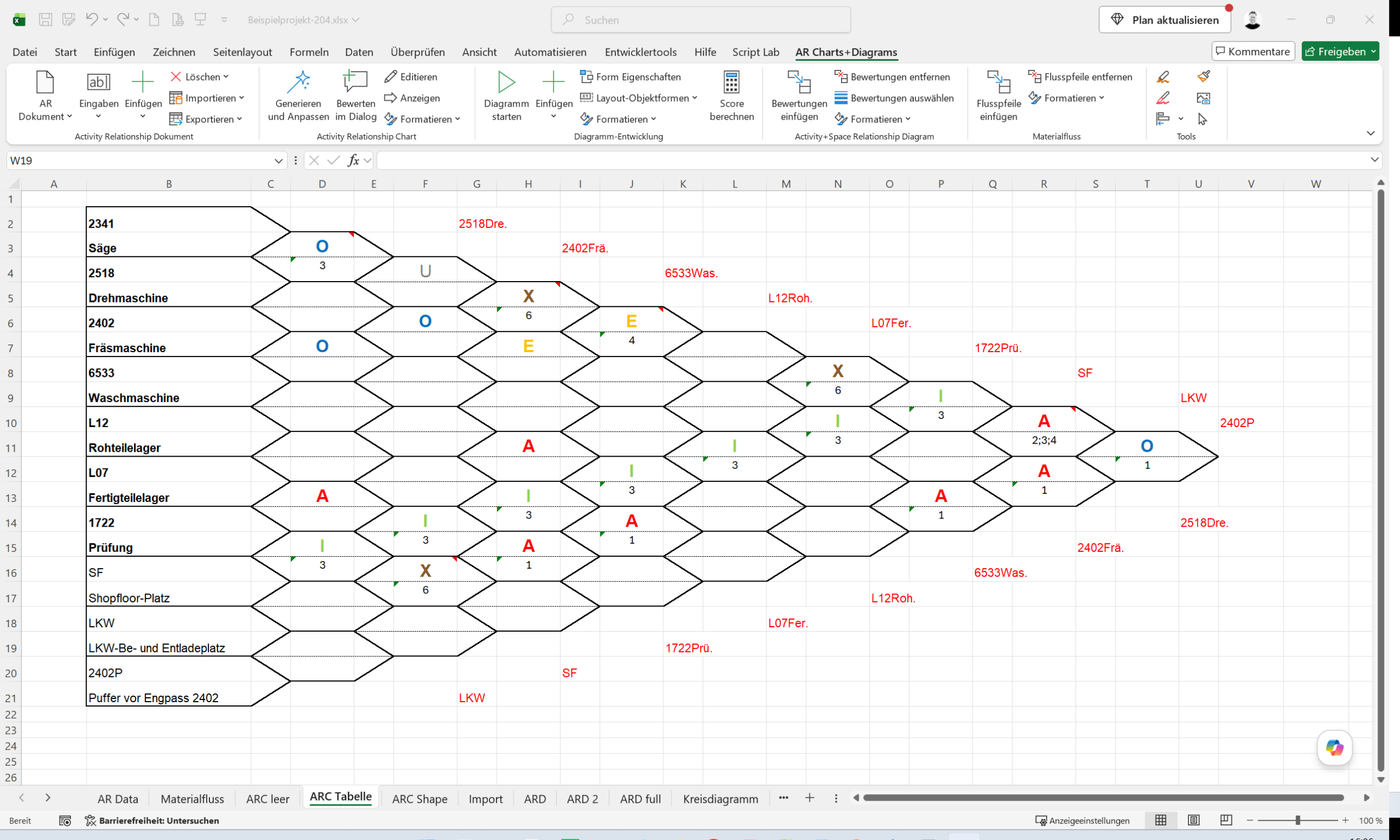

Direkt ins Activity Relationship Chart manuell Bewertungen eintragen – mit vergrößerter Eingabespalte zum Ein- und Ausblenden. Oder dialoggeführt erstellen, besonders geeignet für Workshops oder Teams

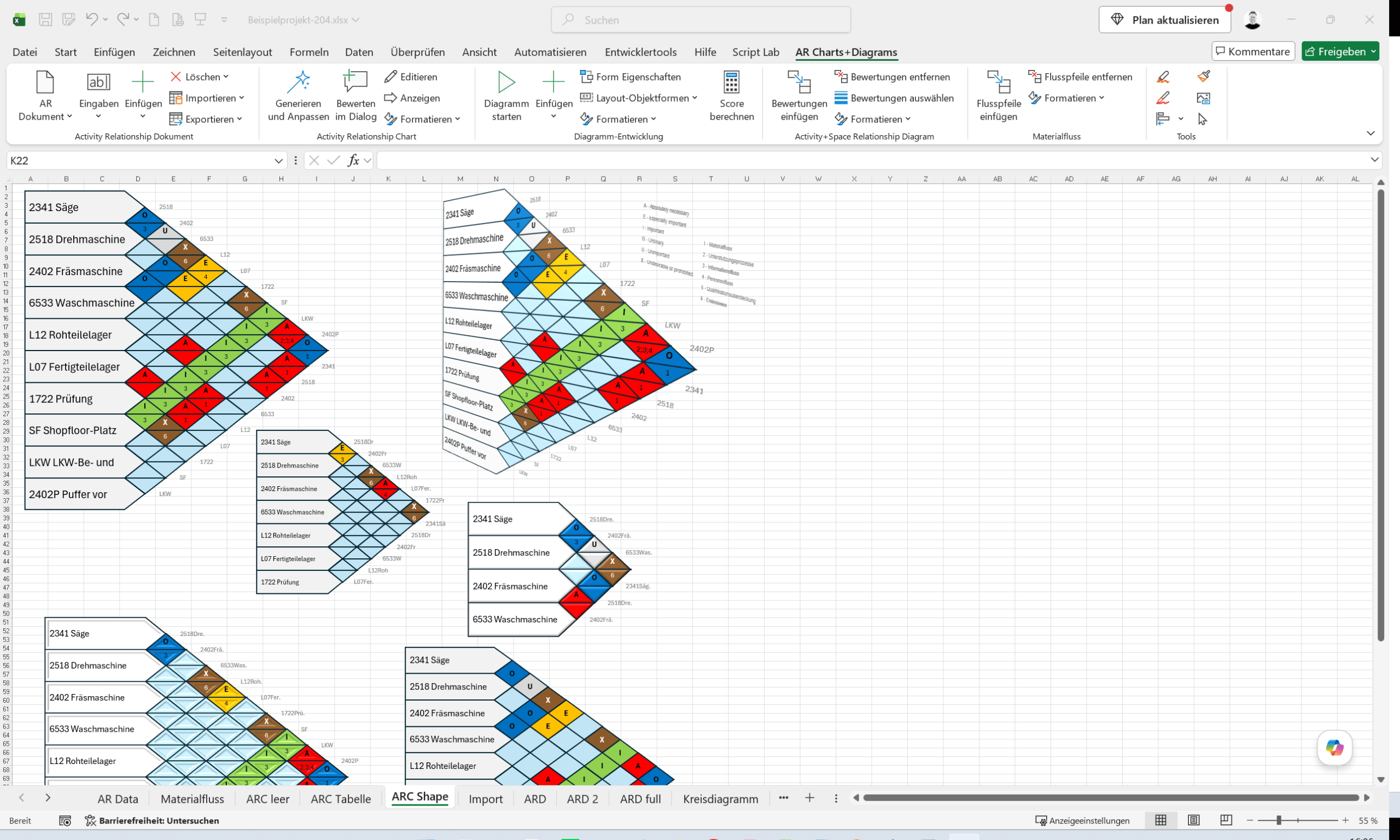

4Activity Relationship Chart mit Bewertungen direkt im Charts als Excel Notizen erweitern, farblich hervorheben, umwandeln in Excel Formen und zur Dokumentation in andere Office Programme einfügen

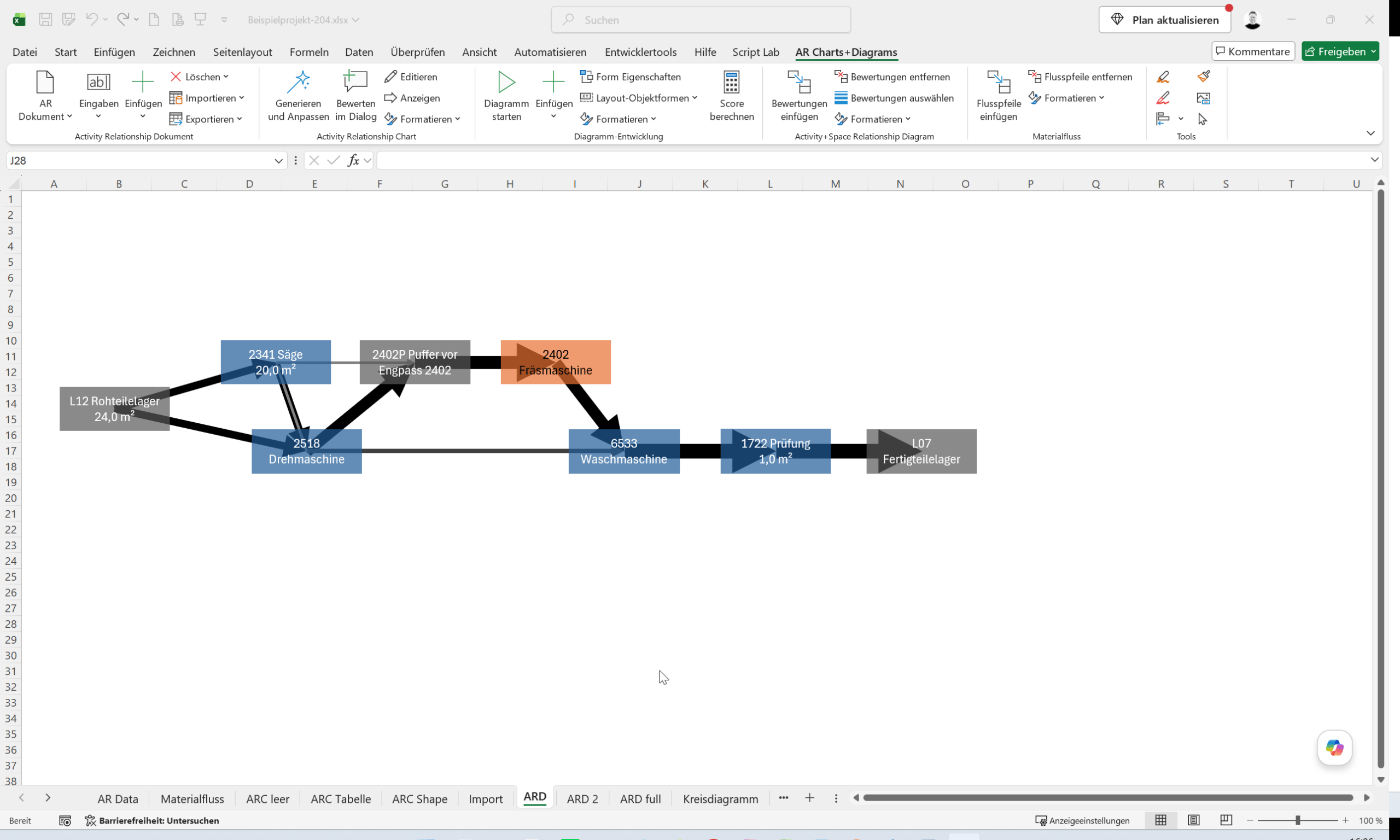

5Vorlage für Activity Relationship Diagram einfügen und Schritt für Schritt ein inkrementell optimiertes Diagramm mit automatischen Bewertungslinien entwickeln – alternativ bezogen auf Materialflussdaten oder den ARC-Beziehungsdaten

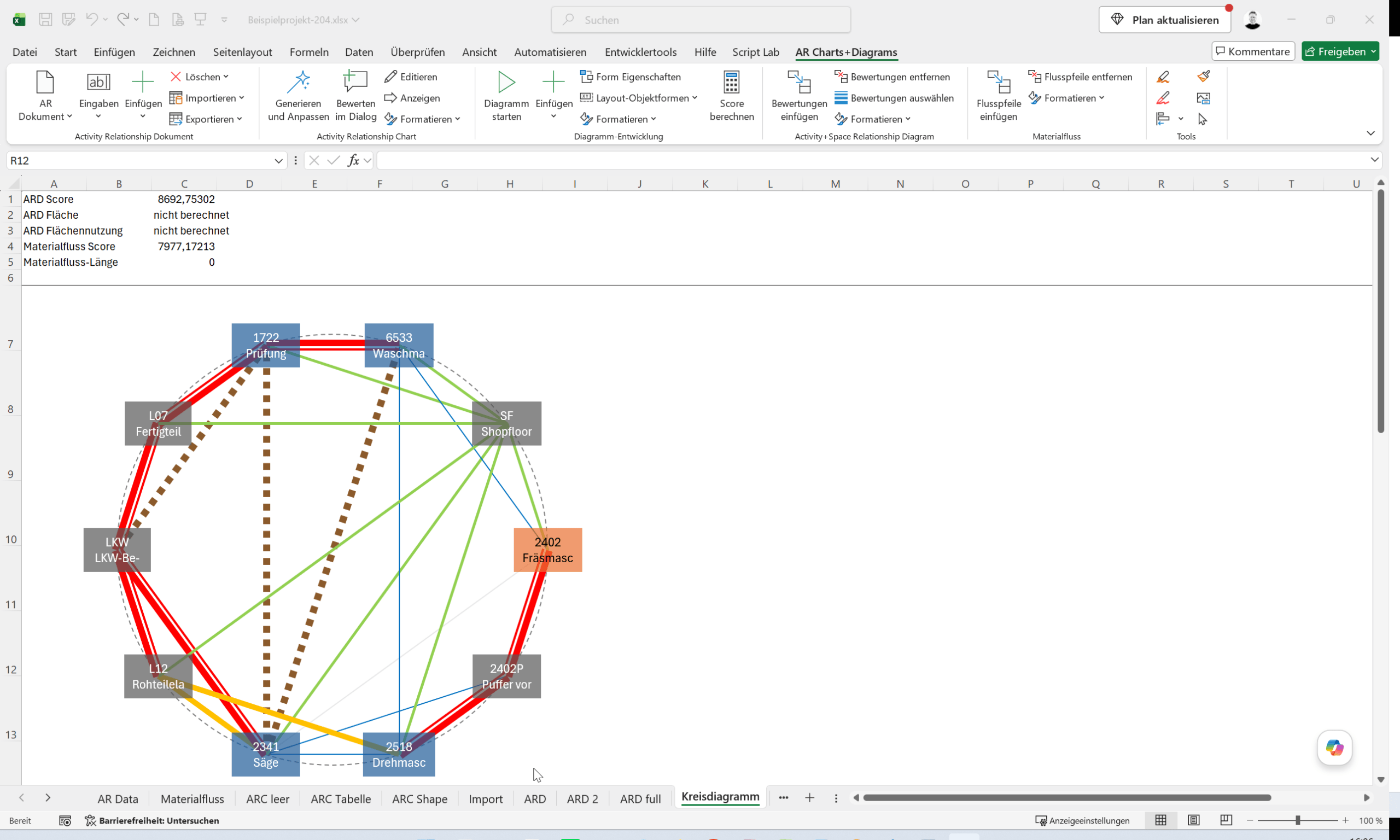

6Kreis-Diagramme nach Schwerdtfeger automatisch erstellen und manuell optimieren, um erste günstige Anordnungen der Fabrik-Objekte zu finden.
Wie alle Diagramme lassen sich Kreisdiagramme ohne oder mit Längenmaßstab visualisieren.
7Planungsvorlage einfügen, Längenmaßstab hinzufügen und Ablauf für Activity Relationship Diagram mit räumlichen Abmessungen wiederholen oder direktes Umwandeln eines Activity Relationship Diagrams in ein Space Relationship Diagram.

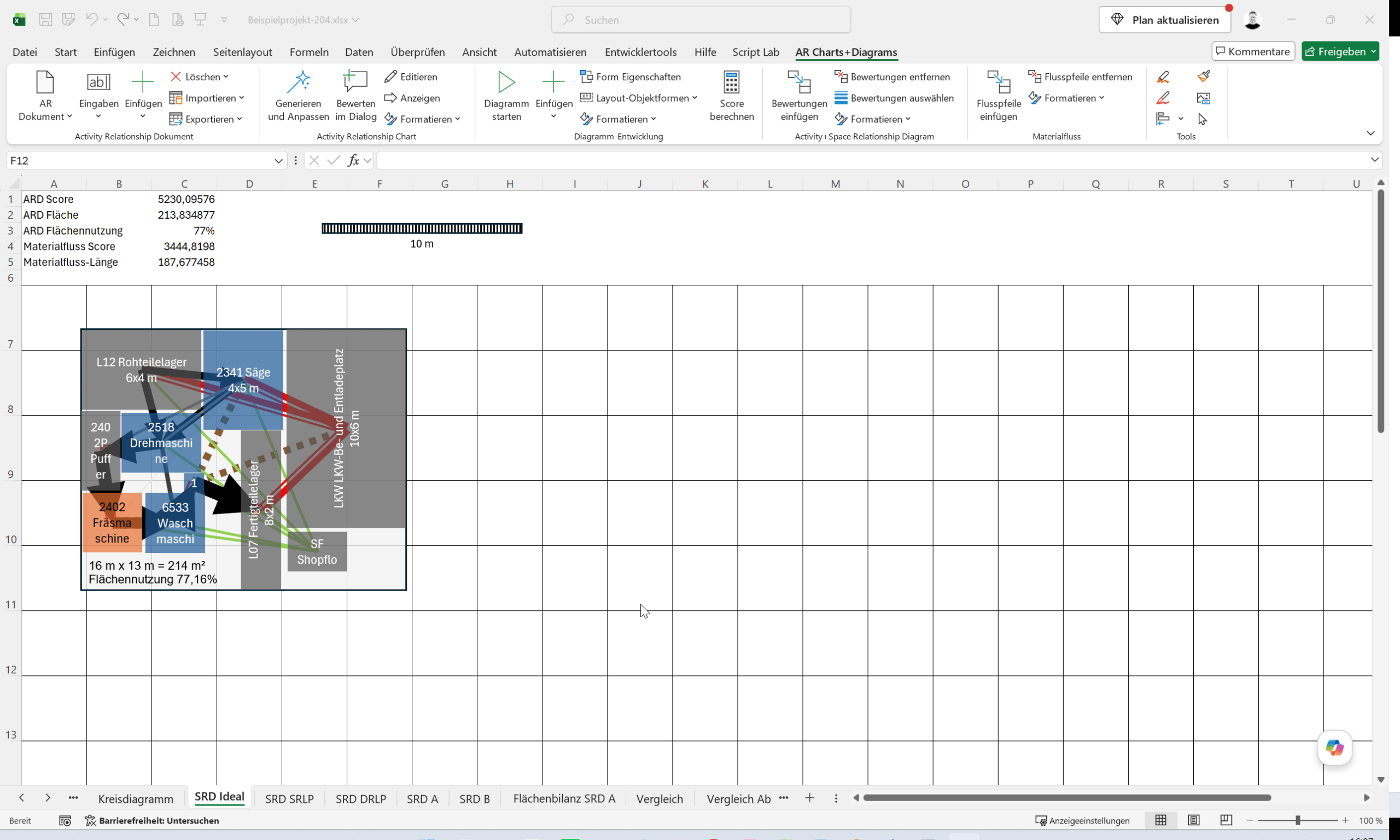

Damit ein ideales Blocklayout erstellen – ohne Berücksichtigung von Restriktionen

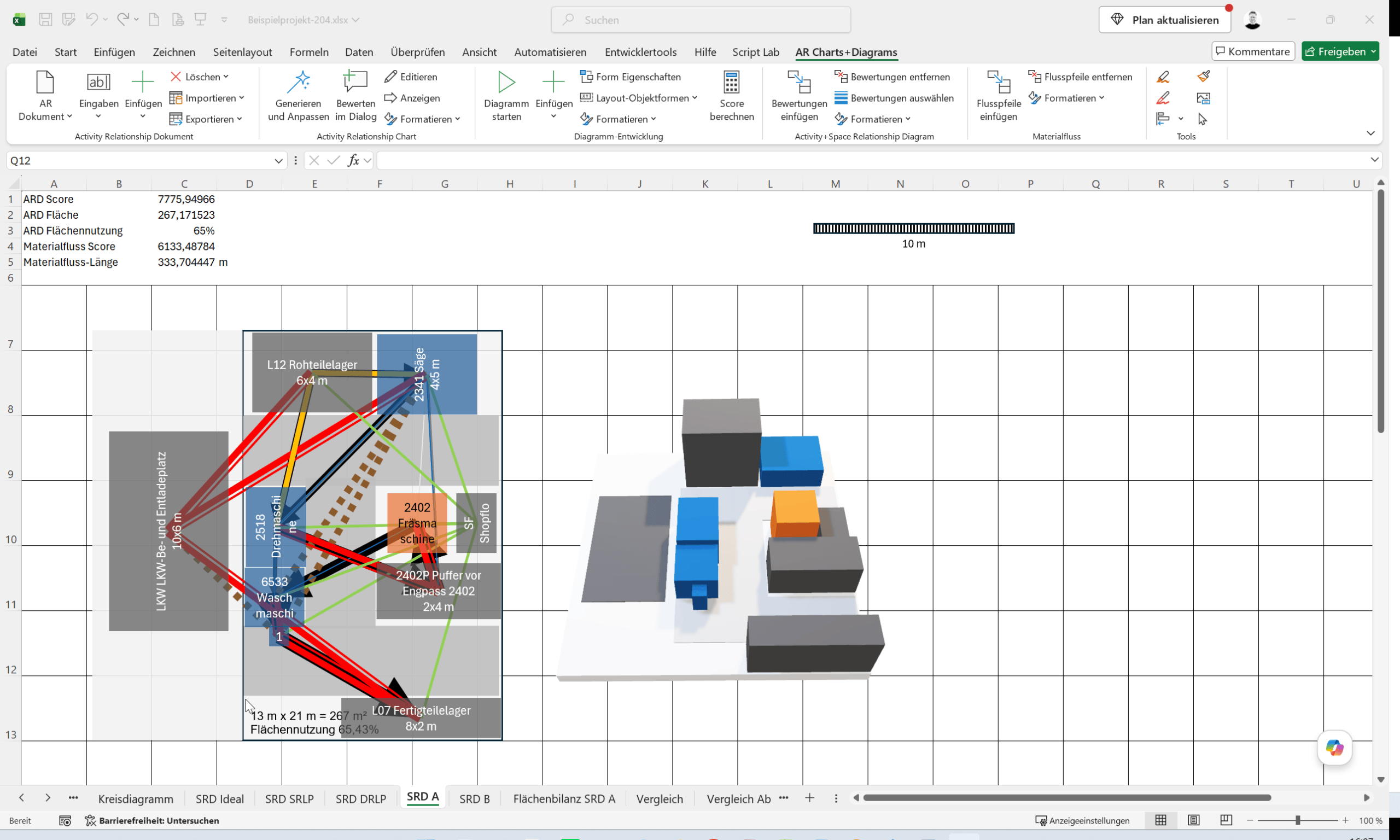

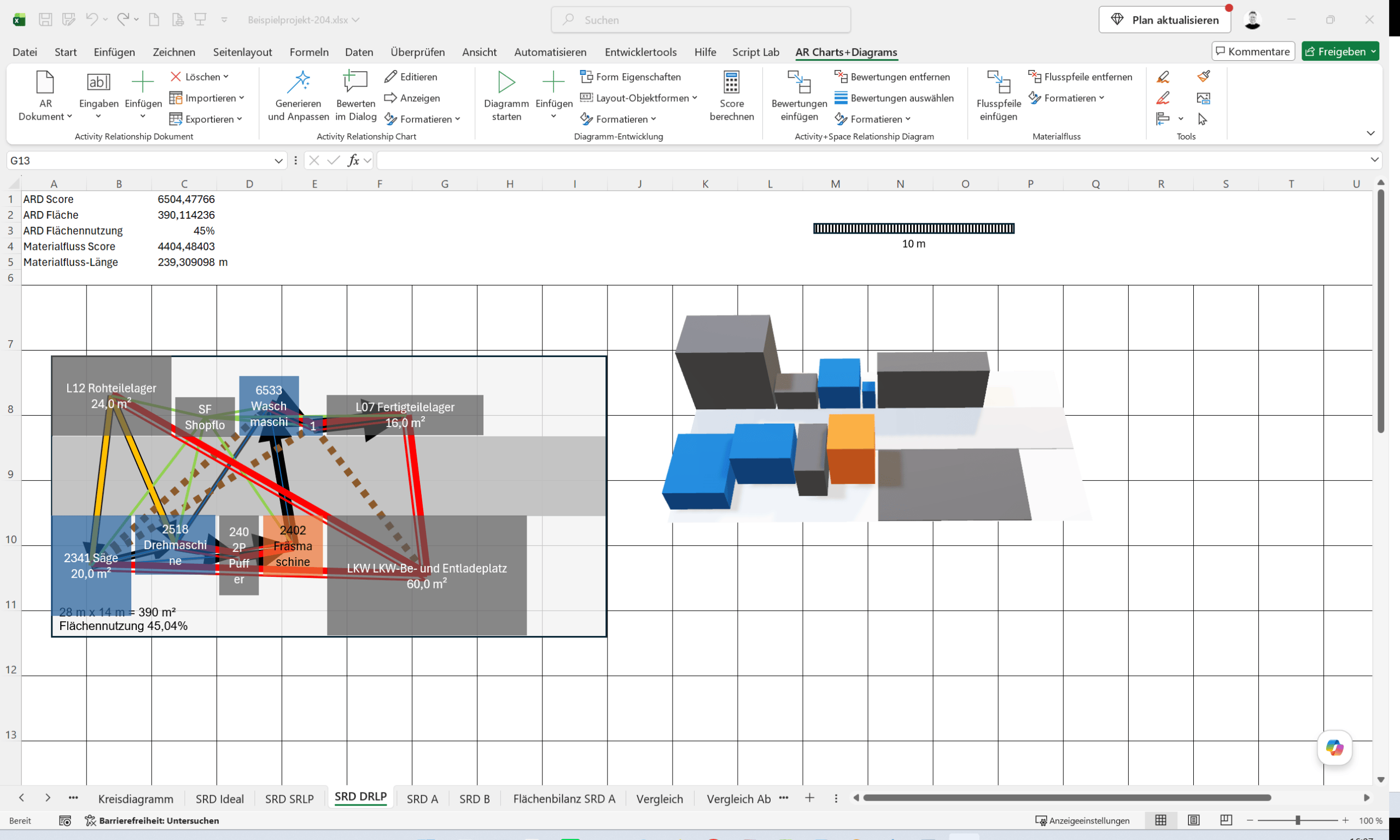

8Varianten von Blocklayouts (Space Relationship Diagrams) entwickeln und automatisch Layout-Score basierend auf Distanzabmessungen hinzufügen. Mit Layout-Scores faktenbasierte KPI’s (wie Flächenbedarf und Flächennutzung) zur Verfügung stellen und in der Layoutbewertung verwenden.

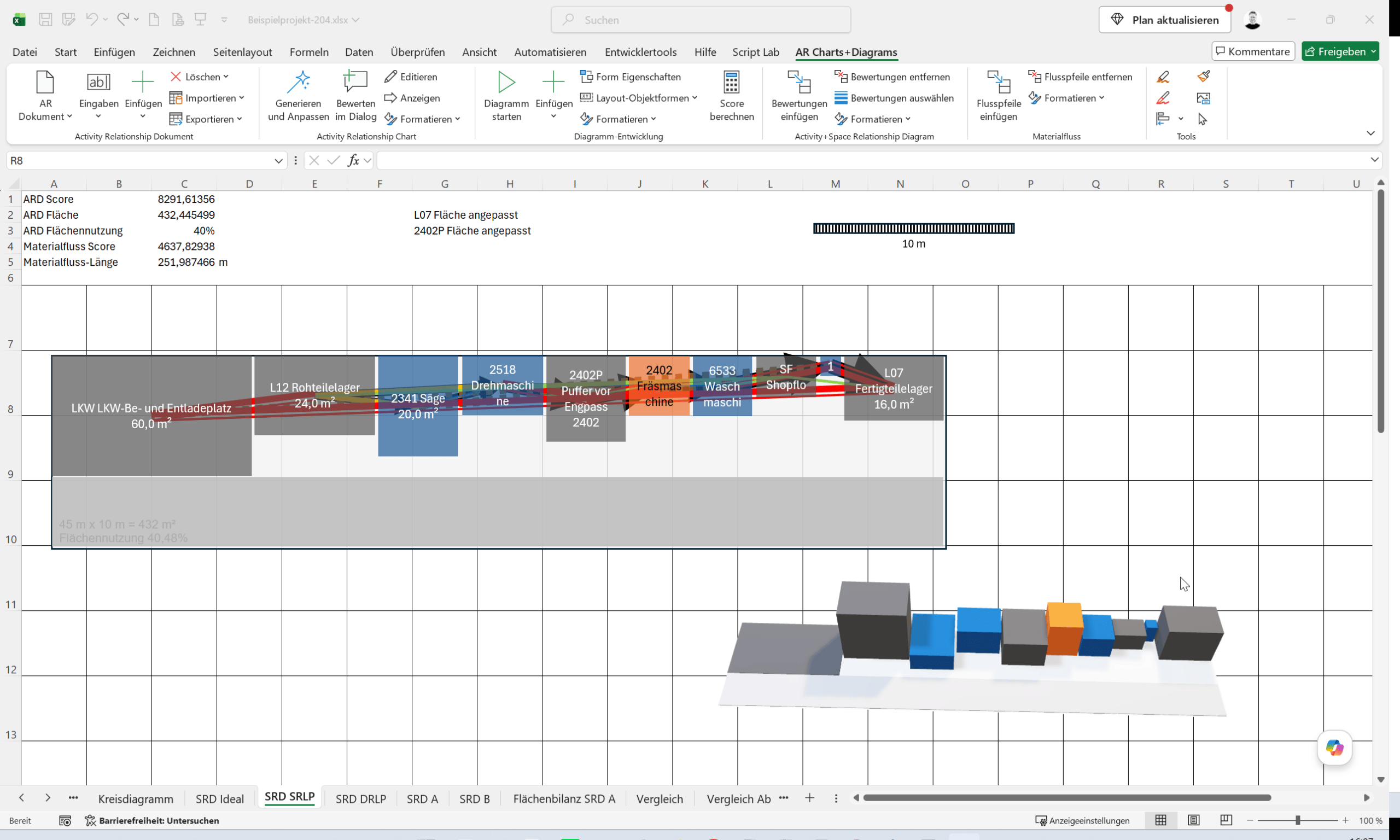

Automatische Layouts entwerfen für einfache Single Row und Double Row Layouts.
Automatische Block 3D Modelle generieren für erste Visualisierungen.

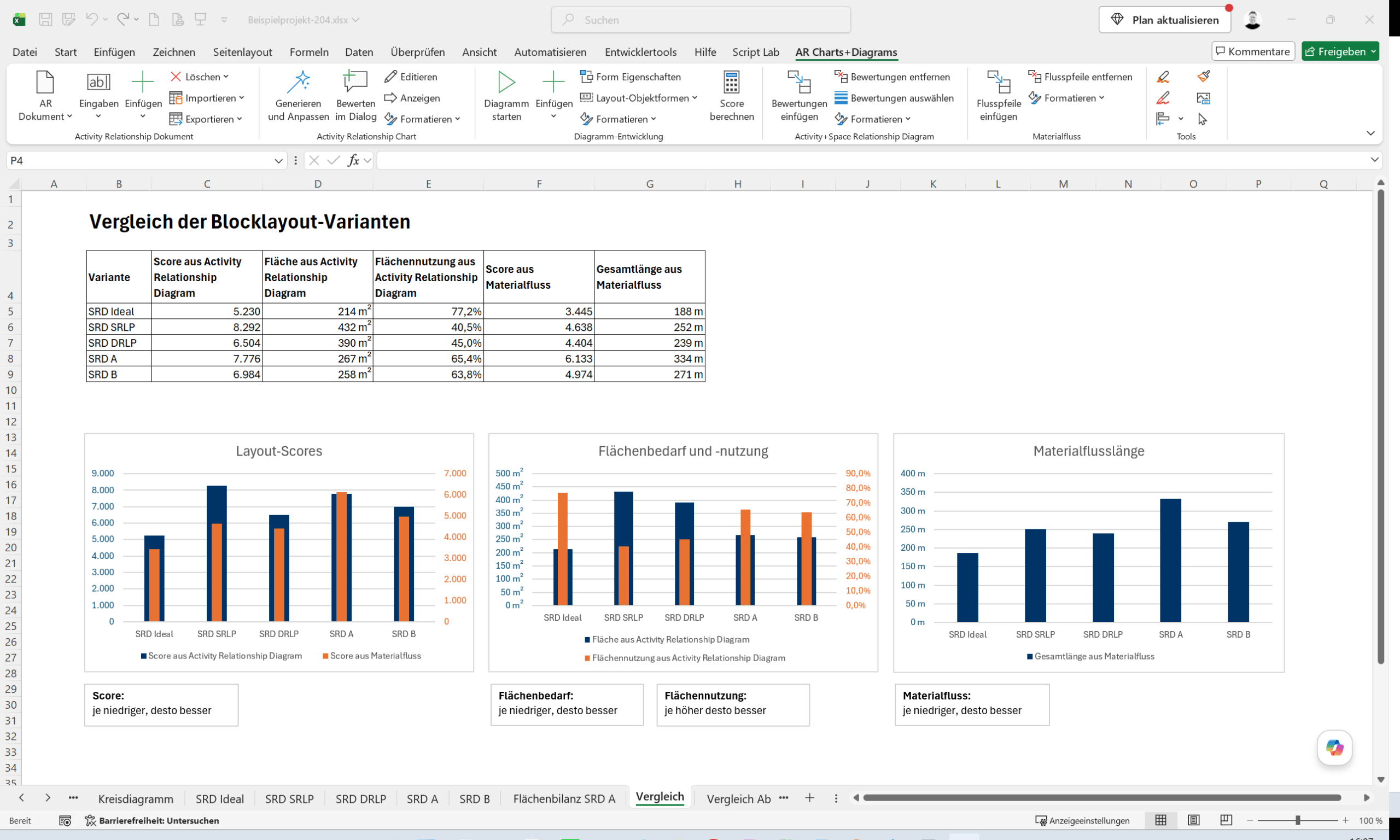

9Auswertungen aus den verschiedenen Blocklayoutvarianten erstellen.

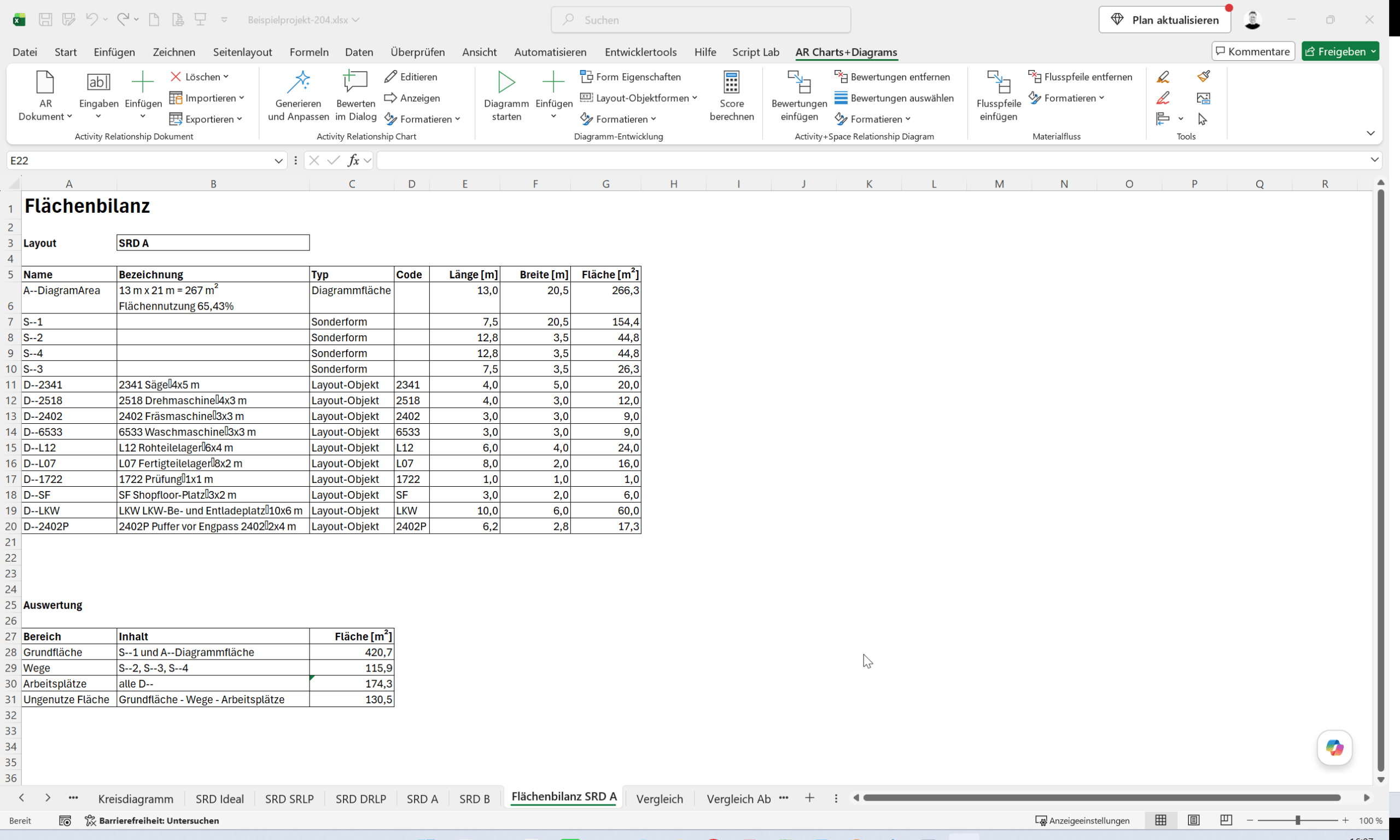

Automatisches Importieren von berechneten Feldern für einfache Flächenbilzanzen und Vergleiche der erzeugten Varianten.
„Pläne sind wertlos, aber Planung ist alles“
Das berühmte Zitat von Dwight D. Eisenhower auf die Layoutplanung angewendet, bedeutet, dass der Prozess des Planens wichtiger ist als das entstandene Ergebnis. Inspiration, Ideen und Verständnis entstehen oft nur im selbst durchgeführten Planungsprozess.
AR Charts+Diagrams hilft genau diesen Prozess selber zu machen und diese Potenziale zu heben.
